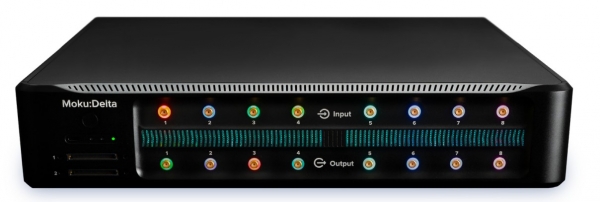

Moku:Delta

정밀도와 속도, 그리고 유연성을 하나의 재구성 가능한 플랫폼에서

Precision meets speed and adaptability in one reconfigurable platform

Moku는 고성능 테스트 및 측정을 위해 설계된 차세대 소프트웨어 정의(Software-Defined) 계측 플랫폼​입니다.
정밀한 측정 성능, 실시간 신호 처리, 사용자 정의 기능을 하나의 통합 환경에서 제공하여 연구자와 엔지니어가 더욱 빠르고 유연하게 차세대 테스트 시스템을 구축할 수 있도록 지원합니다.



Moku는 Xilinx® UltraScale+™ RFSoC FPGA 기반의 강력한 컴퓨팅 아키텍처를 적용하여 신호 처리, 제어, 분석, 파형 생성을 하나의 플랫폼에서 수행합니다. 또한 하드웨어 가속 기반의 사용자 정의 알고리즘 구현을 통해 기존 계측기의 한계를 넘어서는 확장성을 제공합니다.





초고성능 아날로그 입출력 성능

Moku는 8채널 고해상도 아날로그 입력과 8채널 고속 아날로그 출력을 지원하여 복잡한 멀티채널 테스트 환경에서도 뛰어난 성능을 제공합니다.

8채널 아날로그 입력

• 14비트 및 20비트 ADC 지원
• 모든 채널 동시 5 GSa/s 샘플링 속도
• 최대 6 GHz 입력 대역폭
• 입력 노이즈: < 10 nV/√Hz
• AC/DC 커플링 지원
• 50 Ω 및 1 MΩ 입력 임피던스 선택 가능
• 다양한 입력 범위 지원
• 100 mVpp
• 1 Vpp
• 10 Vpp
• 40 Vpp
•


8채널 아날로그 출력

• 14비트 DAC
• 최대 10 GSa/s 샘플링 속도
• 최대 2 GHz 출력 대역폭
• 출력 범위(50 Ω 기준)
• ±500 mV (최대 2 GHz)
• ±5 V (최대 100 MHz)

정밀한 동기화와 안정적인 타이밍

Moku는 1 ppb 수준의 초고안정 내부 기준 클럭과 다양한 외부 기준 클럭 옵션을 제공하여 고정밀 동기화가 필요한 시스템에 최적화되어 있습니다.

지원 기준 클럭:

• 10 MHz
• 100 MHz
• GPS Disciplined Reference

이를 통해 다중 장비 동기화, 고주파 신호 분석, 정밀 제어 시스템에서 뛰어난 시간 정확도를 제공합니다.

강력한 연결성과 데이터 처리 능력

Moku는 고속 데이터 전송 환경을 위한 다양한 인터페이스를 지원합니다.

Connectivity

• 100 Gb/s QSFP*
• 10 Gb/s SFP × 2
• 1 Gb/s Ethernet
• USB-C
• 외부 어댑터 기반 WiFi 옵션 지원

또한 내부 1 TB SSD를 탑재하여 장시간 데이터 로깅과 대용량 데이터 캡처 환경을 제공합니다.

뛰어난 하드웨어 성능

주요 하드웨어 특징

• 초저주파 노이즈 성능
• 전체 입력 대역폭 기준 500 µV RMS 노이즈
• 1 ppb 내부 클럭 안정도
• 1 TB SSD 내장 데이터 저장
• 입력–출력 지연 시간 < 450 ns

고속 신호 처리와 실시간 제어가 요구되는 연구 및 산업 환경에서 높은 신뢰성과 성능을 제공합니다.

하나의 플랫폼에서 구현하는 다양한 계측 기능

Moku는 소프트웨어 기반 계측 구조를 통해 하나의 장비에서 다양한 계측기를 구현할 수 있습니다.



지원 Instrument:

•

• Arbitrary Waveform Generator
• Custom Instrument
• Data Logger
• Digital Filter Box
• FIR Filter Builder
• Frequency Response Analyzer
• Gigabit Streamer
• Laser Lock Box
• Lock-in Amplifier
• Logic Analyzer
• Neural Network
• Oscilloscope
• Phasemeter
• PID Controller
• Spectrum Analyzer
• Time & Frequency Analyzer
• Waveform Generator

필요한 기능을 소프트웨어로 선택하고 확장할 수 있어 장비 구성의 효율성과 활용성을 극대화합니다.

유연한 프로그래밍 환경

Moku는 연구 환경과 개발 요구사항에 맞춘 다양한 프로그래밍 인터페이스를 제공합니다.

개발 및 제어 환경

• MokuOS 4 통합 운영 환경
• Windows, macOS, iPadOS, visionOS 지원 애플리케이션
• Python 및 MATLAB API 지원
• VHDL / Verilog 기반 FPGA 사용자 정의 프로그래밍 지원

사용자는 FPGA 기반 실시간 신호 처리 알고리즘을 직접 구현하여 자신만의 맞춤형 계측 시스템을 구축할 수 있습니다.

주요 응용 분야

Moku는 정밀 측정, 고속 데이터 처리, 실시간 제어가 필요한 다양한 분야에서 활용됩니다.

Applications

• 광학 계측 및 분광 분석
• 양자 컴퓨팅 연구
• 저온 원자 및 양자 광학 실험
• 다중 하모닉 및 멀티 시스템 검출
• 시스템 프로토타이핑 및 시뮬레이션
• 자동화 테스트 시퀀스 구축
• 폐루프 제어 시스템 설계
• Phased Array 및 MIMO 시스템용 동기화 파형 생성/수신
• 네트워크 스토리지 기반 고대역폭 데이터 스트리밍
• 고주파 혼합 도메인 분석
• 실시간 Neural Network 구현

Moku

미래형 테스트 시스템을 위한 새로운 계측 플랫폼

Moku는 고성능 하드웨어와 소프트웨어 정의 기술을 결합하여 기존 계측기의 한계를 넘어섭니다.

정밀한 측정, 빠른 신호 처리, 사용자 정의 알고리즘, 확장 가능한 시스템 설계를 하나의 플랫폼에서 구현하여 연구와 산업 현장의 혁신적인 테스트 환경을 제공합니다.
